氣動蝶閥

溫州閥門廠家 > 閥門產品展示 > 氣動閥門系列 > 氣動蝶閥 >

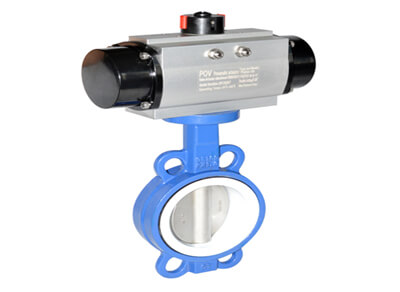

氣動襯氟對夾蝶閥ZSHWF

產品簡介

一、ZSHWF氣動襯氟對夾蝶閥概述；氣動襯氟對夾蝶閥的出現，很到程度上改變了強酸堿運輸尷尬的現狀，酸堿氣液體的化學性質很不穩定，腐蝕性強，對管道和閥門都有很高的性能要求

訂購熱線：13250886677

在線咨詢

產品介紹

一、ZSHWF氣動襯氟對夾蝶閥概述；

氣動襯氟對夾蝶閥的出現，很到程度上改變了強酸堿運輸尷尬的現狀，酸堿氣液體的化學性質很不穩定，腐蝕性強，對管道和閥門都有很高的性能要求，襯氟蝶閥可以很好的改善這一缺陷，完全保障了介質運輸過程中安全不泄露。

ZSHWF型氣動式防腐蝕襯氟蝶閥調整(切斷)碟閥是效仿海外優秀技術性的基本上開展獨特設計方案,精心制造。該閥選用對分兩片式閥體組成，閥座與閥體里襯一體化，閥工作中時，只能全塑閥座與襯塑蝶板與介質觸碰，商品可承擔“除熔化堿土金屬和原素氟”外的一切介質浸蝕。閥座與蝶板（鍛）為一體，表面勻稱包復一層FEP。

閥體安全通道內表面光潔，流體力學摩擦阻力小，商品流通能力大，選用四級密封性構造并在突面外配上耐高溫耐老化的SI硫化橡膠的延展性墊片閥座，徹底做到介質的零泄露切斷。開閉快速省勁，使用期長。廣泛運用化工廠、原油，鋼材，制藥業，食品類，造紙工業等工業化生產全過程中開展自動調節。

二、氣動襯氟對夾蝶閥的特點：

1.氣動襯氟蝶閥設計科學，部件之間連接緊湊，體積小巧，占空間面積小。

2.氣動的驅動裝置啟閉迅速，感應靈敏，對流體控制省力方便。

3.安裝不受限制，非常適合對安裝空間有限制的管道，后期維護十分方便。

4.蝶閥采用雙密封結構，流體運行時不受空間方向限制。

5.閥體使用了堅固抗沖刷的材料，使用時間更加長久。

三、主要性能參數：

型式：扁平式

公稱通徑：50、65、80、100、125、150、200、250、300、350、400、450、500、600mm

公稱壓力：PN1.0、1.6MPa

連接型式：對夾式、法蘭式

材料：ZG230-450襯F46

上閥蓋：與閥體一起鑄造

工作溫度：-40～+180℃；

壓蓋型式：螺栓壓緊式

填料：聚四氟乙烯填料

四、氣動襯氟對夾蝶閥的用途：

氣動襯氟對夾蝶閥使用的溫度范圍廣闊，特別適合在強酸強堿等腐蝕性高的介質環境中，在在化學制劑，工廠，染料廠，水電站等行業有大范圍的使用。

五、主要零件材及料：

公稱通徑mm		DN50-DN800
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	閥板	WCB或2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥座密封	增強聚四氟乙烯、對位聚苯、不銹鋼、硬質合金鋼密封
	閥板密封	增強聚四氟乙烯、對位聚苯、各種橡膠、不銹鋼
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	蒸汽、水、油品	硝酸堿類腐蝕性介質	醋酸類腐蝕性介質
適用工況	適用溫度	聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃

六、主要外部鏈接尺寸；

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
法蘭式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
對夾式	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
n-d	4- 18	4- 18	8- 18	8- 18	8- 18	8- 22	12- 22	12- 26	12- 26	16- 26	16- 30	20- 30	20-33	20-36	24- 36	24-39	28-39	28- 42
H1	根據所配執行機構而定
A	根據閥門所需力矩而定，配置機型不同,夕卜形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
