氣動閘閥

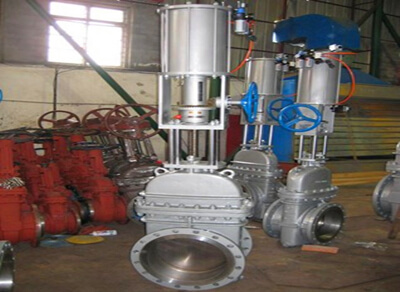

Z6S41T-10氣動焊接閘閥
產品簡介
1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。帶錐齒輪的手柄轉換方向
訂購熱線：13250886677
產品介紹
Z6S41T-10氣動焊接閘閥
產品概述
是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿氣動閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于氣動閘閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。
由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。
Z6S41T-10氣動焊接閘閥結構與使用說明
1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針?lè)较蛱徂D(zhuǎn)到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針?lè)较蛱徂D(zhuǎn)到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
氣動焊接閘閥主要零件材料
| 閥體、閥蓋、閥板 | 鑄鋼 |
| 閥體及閘板的密封面 | 合金鋼,不銹鋼 |
| 閥桿 | 不銹鋼 |
| 雙頭螺栓 | 35號鋼 |
| 氣缸 | 20號無縫鋼管 |
| 活塞 | 鑄鋁合金 |
| 手動螺母 | 青銅 |
| 密封圈 | 石棉橡膠板、纏繞式金屬石墨墊片 |
| 活塞環及軸環 | 耐油橡膠○型圈 |
| 填料函 | 石墨石棉繩 |
氣動焊接閘閥主要性能參數
| 型號 | 公稱壓力PN(MPa) | 閥體試驗壓力 PN(MPa) | ||
| 強度試驗 | 密封試驗 | |||
| Z6S41T-10 | 1.6 | 2.4 | 1.6 | |
| Z6S41H-25 | 2.5 | 3.8 | 2.5 | |
| Z6S41H-40 | 4.0 | 6.0 | 4.0 | |
| Z6S41H-64 | 6.4 | 9.6 | 6.4 | |
Z6S41T-10氣動焊接閘閥訂前須知：
一、①氣動焊接閘閥產品名稱與型號
②氣動焊接閘閥口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動焊接閘閥型號，請按氣動焊接閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
