電動調節閥結構圖特點及工作原理圖

時間: 2020-05-15 17:06:05 瀏覽次數：

電動調節閥結構圖特點及工作原理圖詳細介紹電動調節閥主要由電動執行器與調節閥閥體構成，通過接收工業自動化控制系統的信號，來驅動閥門改變閥芯和閥座之間的截面積大小控，

電動調節閥結構圖特點及工作原理圖詳細介紹

電動調節閥主要由電動執行器與調節閥閥體構成，通過接收工業自動化控制系統的信號，來驅動閥門改變閥芯和閥座之間的截面積大小控，制管道介質的流量、溫度、壓力等工藝參數，實現遠程自動控制。以等百分比特性為最優，具有調節穩定，調節性能好等特點。

一、電動調節閥結構特點：

1、伺服放大器采用深度動態負反饋，可提高自動調節精度。

2、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。

3、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。

4、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

5、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。

查看詳情

二、電動調節閥結構分類：

電動調節閥一般可分為單座式和雙座式結構，電動單座式調節閥適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的工作場合，電動雙座式調節閥具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。

三、電動調節閥工作原理：

電動調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。以最常用的4-20mA電流信號來說，在控制系統給電動調節閥的信號為4mA的時候，調節閥處于全閉狀態，而給其20mA信號的時候，調節閥處于全閉狀態。4-20mA中間不同的信號數值對應不同的調節閥開度，即控制系統在給其12mA信號的時候調節閥的開度為50%。根據自己的工況介質選擇適用的流量系數，就可以算出調節閥每個開度所對應的流量、壓力。從而達到調節閥對工況介質的調節要求。

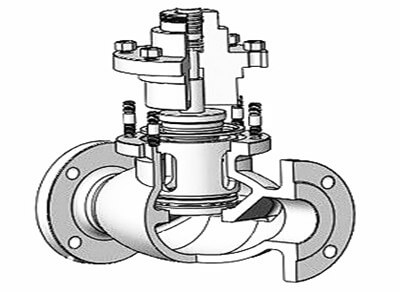

電動調節閥工作原理圖

電動調節閥的結構特點及工作原理就和大家分享到這，大家可以了解一下，有助于更好的應用電動調節閥，想要知道更多關于電動調節閥的相關資訊嗎？可以通過我們力典網站了解，小編也會給大家多多更新的，任何閥門相關問題，大家都可以在線與我們溝通或者撥打我們的服務熱線。
