電動閘閥

溫州閥門廠家 > 閥門產品展示 > 電動閥門系列 > 電動閘閥 >

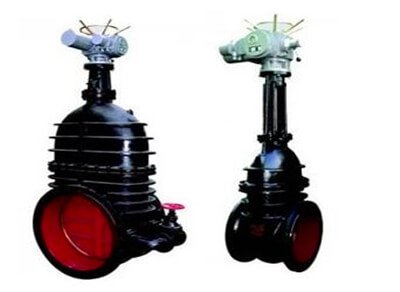

Z941T-10、Z941T-16、Z941T-25電動鑄鐵閘閥

產品簡介

Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥驅動方式為電動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN10~PN25,閥體材料為球墨鑄鐵的閘閥

訂購熱線：13250886677

在線咨詢

產品介紹

電動鑄鐵閘閥簡單概述

產品名稱:電動鑄鐵閘閥

產品型號:Z941T

公稱通徑:DN15~DN1000

公稱壓力:PN10~PN25

Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥驅動方式為電動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN10~PN25,閥體材料為球墨鑄鐵的閘閥.

二、產品性能參數：

Z941T-10、Z941T-16、Z941T-25型電動鑄鐵閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941T-10	10	1.0	350	水、蒸汽、油品
Z941T-16	16	1.6
Z941T-25	25	2.5

三、產品零部件材料：

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥零部件材料
型號	材料
型號	閥體、閥蓋	閘板、閥座	閥桿	閥桿螺母	填料	手輪
Z941T-10	球墨鑄鐵	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵
Z941T-16
Z941T-25

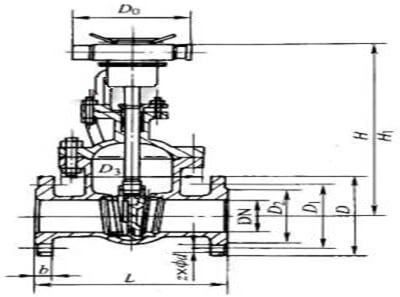

四，電動鑄鐵閘閥外形結構

五、電動鑄鐵閘閥產品外形及結構尺寸：

Z941T-10、Z941T-16、Z941T-25型電動楔式鑄鐵閘閥主要外形及結構尺寸（mm）
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064

上一篇：電動法蘭閘閥

下一篇：Z945T電動暗桿閘閥
